75kVA-75kV串联谐振_串联谐振技术方案
撰稿人：木森电气
投稿时间：2024年10月17日 14时08分
浏览量：157

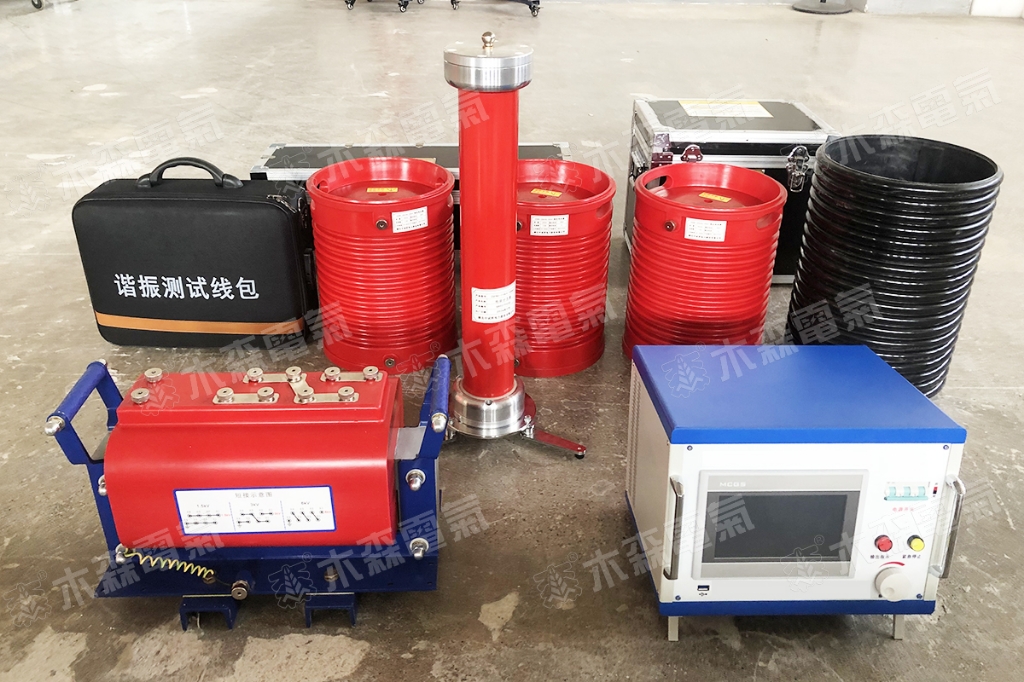

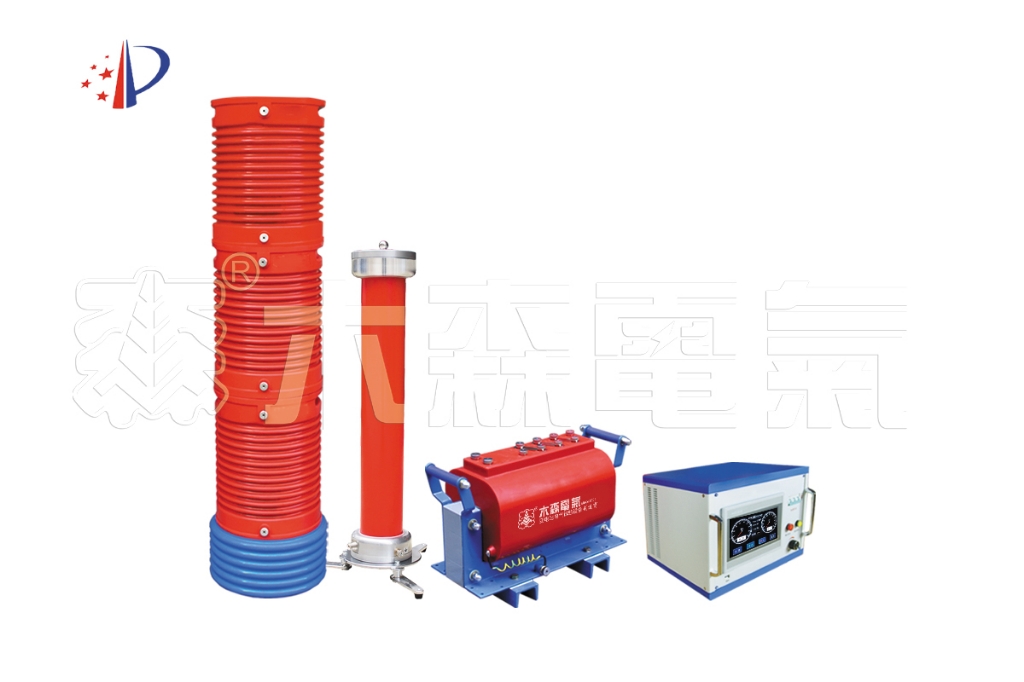

MSXZ(f)-75kVA/75kV串联谐振耐压试验装置：该装置主要针对10kV、35kV电缆， 10kV 、35kV主变，35kV开关的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
| 被试品 | 电容量 | 试验频率 | 试验电压 | 试验时间 |
| 10kV/300mm²电缆1.5km | ≤0.563uF | 30-300Hz | 22kV | 5min |
| 35kV主变交流耐压 | ≤0.02uF | 45-65Hz | 68kV | 1min |
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | MSB-6kVA/1.5/3/6kV/0.4kV | 1台 |
| 2 | 变频电源 | MSXZ-f-6kW/220/380V | 1台 |
| 3 | 高压电抗器 | MSDK-25kVA/25kV | 4台 |
| 4 | 电容分压器 | FRC-80kV/1000pF | 1套 |
| 5 | 内部连接线 | 1套 |
激励变压器MSB-6kVA/1.5/3/6kV/0.4kV
| 额定容量 | 6kVA |
| 输入电压 | 0～400V，单相 |
| 输出电压 | 1.5/3/6kV |
| 结构 | 干式 |
| 重量 | 约58kg |
变频电源MSXZ-f-6kW/220/380V
| 额定输出容量 | 6kW |
| 工作电源 | 220/380±10%V（单/三相），工频 |
| 输出电压 | 0～400V单相 |
| 额定输入电流 | 9.12A |
| 额定输出电流 | 13A |
| 电压分辨率 | 0.01kV |
| 电压测量精度 | 0.5% |
| 频率调节范围 | 30～300Hz 分辨率≤0.1Hz 稳定度0.1% |
| 运行时间 | 额定容量下连续5min |
| 噪声水平 | ≤50dB |
高压电抗器MSDK-25kVA/25kV
| 额定容量 | 25kVA |
| 额定电压 | 25kV |
| 额定电流 | 1A |
| 电感量 | 110H/单节 |
| 品质因素 | Q≥30 (f=45Hz) |
| 结构 | 干式 |
| 重量 | 约45kg |
电容分压器FRC-80kV/1000pF
| 额定电压 | 80kV |
| 高压电容量 | 1000pF |
| 介质损耗 | tgσ≤0.5% |
| 分压比 | 1500：1 |
| 测量精度 | 有效值1.5级 |
| 重量 | 约9kg |
